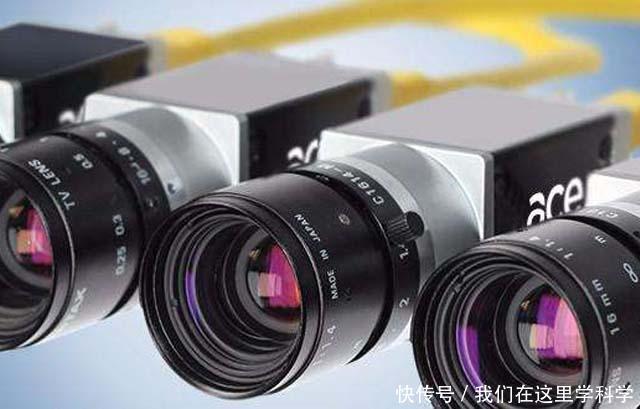

说到相机，你脑子里蹦出来的多半是手机上的那个小镜头，或者是单反那黑粗的机身。但在咱们看不见的工厂流水线、实验室精密仪器里，还有一类相机在默默干活，它们就是今天的主角——CCD工业相机。你可别小看它，这玩意儿可是现代工业自动化和高端科研的“火眼金睛”，从检测芯片上比头发丝还细的瑕疵，到捕捉天文望远镜传来的微弱星光，都离不开它-1-5。
CCD，中文名叫电荷耦合器件，你可以把它想象成一块极其精密的“电子感光画布”。它的基本工作单元是MOS电容器，原理是通过光电效应，把打在它上面的光线（光子）转化成电信号（电子电荷），然后这些电荷包会像流水线上的包裹一样，在精密的时钟脉冲控制下，被有序地传送、放大，最终变成我们能处理的图像信号-1-7。
那它牛在哪呢？首先就是灵敏度高、噪声低。在同样面积的感光区域下，CCD的灵敏度通常更胜一筹，尤其是在弱光环境下，它能捕捉到更清晰、噪点更少的图像，信噪比杠杠的-3-5。这就好比在昏暗的房间里，普通相机可能只能拍出一团黑，但CCD工业相机却能看清细节。它的图像一致性非常好。由于信号是经过统一的放大通道输出，每个像素点对光的响应非常均匀，画质细腻，色彩还原度也高，特别适合需要做精准测量和分析的场合-1-10。很多对图像质量要求严苛的领域，比如高端显微成像、光谱分析，长期以来都是CCD的主场-5-8。
光说不练假把式，咱们来看看这台“精密引擎”到底在驱动哪些高端应用。
在工业检测这个主战场，CCD工业相机的地位几乎是无可替代的。比如电子产品制造中，需要检查印刷电路板（PCB）的线路有没有断线、短路，或者芯片贴装是否精准。这时，高分辨率的CCD面阵相机就能快速捕捉整个板子的图像，让缺陷无所遁形-8。而对于连续运动的物体，比如纺织布匹、金属箔带、纸张，或者液晶面板，就需要用到CCD线阵相机了。它像扫描仪一样，一行一行地快速扫描，最终合成一幅超高精度的图像，连微米级的划痕或杂质都能揪出来-1。
更厉害的是TDI-CCD（时间延迟积分）技术，这是CCD领域的一项“黑科技”。简单说，它让相机在扫描运动物体时，可以对同一目标区域进行多次曝光和电荷累积。这样做能极大地提升信号强度，实现灵敏度质的飞跃，据说能比传统线阵相机提升上百倍-6。这种相机简直就是为高速流水线上的精密缺陷检测（比如晶圆、平板显示屏质检）而生的，在光线有限的情况下也能输出高质量图像-6。
在科研与医疗领域，CCD更是扮演着“探索者”的角色。天文观测中，需要捕捉亿万光年外极其微弱的天体光线；生物研究中，要记录荧光标记的细胞发出的微光。这些任务都要求相机具备极低的噪声和极高的灵敏度。为此，科学级CCD相机常常会配备半导体制冷（TE制冷）甚至液氮制冷装置，把传感器芯片的温度降到零下几十度，从而有效抑制由热量产生的暗电流噪声，确保捕捉到最真实、最微弱的信号-5-8。国产的图森（Tucsen）冷CCD相机甚至能制冷到室温下-45摄氏度，成功应用于NASA的太空科学研究，实力不容小觑-8。
当然啦，人无完人，技术也一样。CCD技术也有一些固有的小脾气。比如，它的制造工艺复杂，成本相对较高；而且功耗也比现在主流的CMOS传感器要大一些-3-7。另外，早期CCD在拍摄过度明亮的物体时，可能会产生“开花现象”（光溢出到相邻像素）或“漏光效应”（出现垂直亮条纹），不过这在很多现代CCD产品中已经得到了很好的改善-9。
说到这里，你可能会听到一种声音：“CMOS技术现在不是更流行吗？” 没错，CMOS凭借其集成度高、功耗低、速度快、成本效益好等优势，已经成为了消费电子和大部分工业视觉市场的主流-3-9。索尼甚至在2015年就宣布停止了全局快门CCD传感器的生产，全力转向CMOS-9。
但是，“主流”不等于“全部替代”。根据市场调研报告，全球CCD工业相机市场在2024年规模仍有约9.14亿美元，并且预计在未来几年保持稳定增长-2。这说明，在那些对图像一致性、低噪声和超高灵敏度有极端要求的利基市场和专业应用里，CCD工业相机依然有着坚固的护城河。它和CMOS更像是互补关系，而非简单的谁淘汰谁。选择哪一种，关键还得看具体的应用需求、性能要求和预算，就像你不能用开赛车的引擎去拉重卡一样，合适才是最重要的-4。
1. 网友“精益生产工程师”提问：我们生产线想引入视觉检测系统，在CCD和CMOS工业相机之间纠结。听说CCD好，但又怕它贵且过时。能不能给点实在的建议？
这位工程师朋友，你的顾虑非常实际！这不只是你一个人的选择题。简单来说，可以遵循“场景优先”的原则来做判断。
如果你的检测任务具备以下一个或多个特征，那么CCD相机依然是值得重点考虑的选项：对微弱光信号敏感（如某些荧光标记检测）；需要极高的图像均匀性和线性度，做精准的灰度测量（如高端印刷品色差检测）；应用环境电磁干扰较强，CCD的抗干扰能力可能更有优势；或者，你需要的特定高性能型号（如某些高分辨率线阵或TDI相机）只有CCD方案能提供最佳性价比-6-10。
反之，如果你的需求是超高帧率（高速运动分析）、非常注重功耗和发热（嵌入式系统），或者项目预算非常紧张，那么现代的高性能全局快门CMOS相机可能是更优、更主流的的选择-9。现在的CMOS技术进步飞快，在很多常规检测场景下的画质已经非常出色。
建议你具体问题具体分析：明确你的检测精度、速度、光照条件、成本上限，然后找几家靠谱的视觉供应商，让他们用实际的CCD和CMOS相机方案打样测试，用结果说话。记住，没有最好的技术，只有最合适的技术-4。
2. 网友“科研小白”提问：导师让我选一款科学相机用于实验室的弱光成像，看到有“制冷型CCD”这个说法。制冷真的那么必要吗？该怎么看参数？
同学，你问到点子上了！对于弱光成像（比如生物荧光、化学发光、天文观测），制冷不是“锦上添花”，而是“雪中送炭”，至关重要。
CCD传感器在工作时会产生暗电流（热噪声），温度越高，暗电流越强。在长时间曝光采集微弱信号时，这些热噪声会严重淹没你想要的真实信号，图像上就会布满“雪花点”。制冷的核心目的就是强力压制这种热噪声，提高信噪比，让你能看清原本看不见的微弱目标-5-8。
挑选时，除了关注分辨率、像元尺寸这些常规参数，要特别盯住这几个关键指标：1. 制冷温度：通常用“比环境温度低多少度”表示，比如-40°C @ 25°C。降温幅度越大，抑噪效果通常越好。2. 量子效率（QE）：这代表相机将光子转化为电子的效率，百分比越高越好，尤其在特定波长（如你实验用的荧光波长）下的QE值更要关注-5。3. 读出噪声：这是信号读出过程中引入的额外噪声，值越低越好，它直接决定了你能探测到的最低信号强度-5。4. 动态范围：满阱容量（一个像素能容纳的最大电荷数）与读出噪声的比值，范围越宽，同时捕捉亮部和暗部细节的能力越强-5。
对于入门级科研，一级半导体（TE）制冷CCD可能就够了；对于要求极高的定量分析，可能需要考虑二级TE制冷甚至液氮制冷的型号-5。国产的图森、卓立汉光等品牌都有不错的产品线，可以作为比选的起点-5-8。
3. 网友“行业观察者”提问：从长远看，CCD工业相机会被CMOS彻底取代吗？这个行业还有创新和发展吗？
这是一个非常好的产业观察视角。我的看法是：在可预见的未来，CCD工业相机不会被“彻底取代”，但其市场定位会进一步向“高端利基市场”聚焦和深化。
取代论往往源于消费电子领域的趋势，但在严谨的工业和科学领域，技术路线的变迁要复杂和缓慢得多。CCD在某些核心性能指标（如极低的读出噪声、卓越的全局快门均匀性）上依然有其物理层面的独特优势。只要这些优势对应的应用需求（超精密测量、超弱光探测等）一直存在，CCD就有其生存和发展的土壤-2。
这个行业的创新，可能不会像CMOS那样体现在消费级的爆发式增长上，而是更多地聚焦于 “深挖护城河” ：例如，TDI-CCD技术的持续优化，在更快的扫描速度下实现更高的信噪比-6；通过特殊的芯片背照式（BSI）设计，将量子效率提升到90%以上，进一步突破灵敏度极限-5；或者，将CCD传感器与更强大的嵌入式处理单元、智能算法相结合，提供即时的、芯片级的图像处理和分析能力。
CCD工业相机领域的企业，未来的竞争力可能不在于规模，而在于在特定细分领域的极致专业化和不可替代性。对于投资者和从业者而言，这是一个需要深厚专业知识、耐心和精准定位的市场，虽然不如CMOS赛道广阔，但同样有其稳固的价值和机会-2。
