引言
OVP（Over-Voltage Protection，过压保护）元器件是电子电源系统的“安全守门员”。在电源适配器、开关电源、充电器等设备中，OVP电路实时监测输入/输出电压，一旦电压超过预设的安全阈值，便在微秒甚至纳秒级时间内切断电源通路，保护后级的精密电子元器件（如IC、处理器、传感器等）免受高压冲击损坏-24。在消费电子、工业控制、车载电子、通信基站等多领域中，OVP作为电源前端核心防护器件，构建起设备的第一道安全防线-7。
OVP元器件本身也可能因长时间运行、极端环境应力或外部故障而发生性能退化甚至失效。过压保护阈值漂移、响应速度下降、内部MOSFET击穿等故障一旦发生，电源系统便失去了最后一道屏障，轻则导致负载损坏，重则引发火灾隐患-28。掌握「测量OVP元器件好坏」「OVP元器件检测方法」的核心技能，对电子维修人员、电源质检工程师和电子爱好者而言，都是必须夯实的实操基本功。
本文以电源领域为核心场景，从基础工具准备到进阶专业检测，分层级详解OVP元器件的完整检测流程。新手可对照万用表检测OVP元器件步骤快速入门，专业群体可参考行业标准下的高精度检测方法和批量质检技巧。全文涵盖安全规范、常见误区、真实失效案例及互动引导，助你独立完成OVP元器件好坏判断，让电源检测不再凭“感觉”吃饭。
一、电源OVP元器件检测前置准备
1. 电源领域OVP元器件检测核心工具介绍
基础款工具（新手必备，适配维修台/实验室初筛场景）：
数字万用表：选择具备二极管档、电阻档（200Ω~20MΩ）和电压档（DC 0~200V）的型号，推荐Fluke 17B+、UNI-T UT61E等主流型号。万用表是测量OVP元器件好坏的最基础工具，用于检测元器件引脚的导通性、二极管特性以及工作电压是否正常。
可调直流电源：0~30V/0~5A的可调电源即可满足大多数OVP芯片的检测需求，用于模拟输入电压变化，验证OVP触发阈值。选择纹波低于50mVpp的产品，避免噪声干扰检测判断。
电子负载：基础型号如ITECH IT8511A+（150W），用于模拟不同负载条件，配合OVP检测时验证保护电路在不同工况下的响应一致性。
专业款工具（适配生产线质检/高精度验证场景）：
四通道示波器：带宽需≥200MHz，采样率≥1GSa/s，配备高压差分探头和电流探头。Keysight DSOX3054T、Rigol MSO5000系列是行业内主流选择。示波器用于捕获OVP触发瞬间的电压波形，精确测量响应时间（通常在μs级甚至ns级）-32。
可编程直流电源：需具备高电压分辨率（如0.1mV）和快速动态响应能力，如ITECH IT-M7700系列、Chroma 61500系列，用于精确模拟过压故障条件，完成阈值精度标定-18。
多通道电子负载系统：支持CC/CV/CR/CP多种模式切换，用于批量检测时模拟不同负载工况，验证OVP在全负载范围内的稳定性。
数据采集与分析系统：ATECLOUD等电源自动化测试平台，可自动记录OVP触发电压、响应时间、恢复机制等参数，批量生成检测报告，提升生产线质检效率-34。
2. 电源OVP元器件检测安全注意事项（重中之重）
⚠️ 1. 断电与放电操作：检测任何与OVP相关的电源电路前，必须彻底切断输入电源。特别需要注意的是，电源内部的大容量滤波电容可能在断电后仍然保持数百伏的高压电荷，断电后至少等待1~2分钟，或使用放电电阻（如10Ω/10W功率电阻）对电容两端进行强制放电，确认万用表测得的电压降至安全值（通常<36V）后再进行下一步操作。
⚠️ 2. 防短路与防反接：OVP元器件检测过程中，特别是用万用表表笔触碰芯片引脚时，务必避免相邻引脚意外短路——IC引脚间距极窄，一次误触就可能永久损坏待测元器件。同时注意电源输入端的极性标识，反接可能导致OVP芯片内部MOSFET击穿-1。
⚠️ 3. 绝缘防护与接地处理：对于检测离线式开关电源（与市电直接连接）中的OVP电路，建议使用隔离变压器隔离供电，防止触电风险。检测设备（示波器、电子负载等）应确保良好接地，减少地环路干扰对测量精度的影响-32。
⚠️ 4. 防静电操作：OVP芯片多为CMOS工艺，对静电极为敏感。检测操作时建议佩戴防静电手环或使用防静电工作台，避免ESD损伤待测元器件。
3. OVP元器件基础认知（适配电源领域精准检测）
OVP元器件的主要类型：
独立OVP监控芯片：如TPS3760、LM5069、PW2609A等，集成电压检测比较器和MOSFET驱动，过压阈值可编程或固定，适用于各类电源的输入端/输出端保护-15-7。
集成OVP功能的电源管理芯片（PMIC） ：将OVP与OCP、OTP、UVLO等保护功能整合在同一芯片内，常见于便携设备、汽车电子等对空间要求严格的场景-5。
分立OVP电路：由电压检测分压电阻、基准源（如TL431）、比较器和MOSFET等分立元件组成，常见于低成本电源方案。
核心关键参数（与检测结果直接相关）：
过压保护阈值（V_OVP） ：触发OVP保护的电压临界值。固定阈值芯片如PW2609A的OVP阈值约为6.1V（适配5V系统），可调阈值芯片通过外接分压电阻实现4V~20V范围的灵活设置-7。检测时需精确测量实际触发电压是否与规格书标称值吻合。
响应时间（t_OVP） ：从检测到过压到执行保护动作的时间间隔。消费电子领域要求响应时间在50ns~100ns级别，工业电源通常要求≤10μs-7-32。响应速度直接决定OVP能否在瞬态高压尖峰损坏后端器件前完成保护动作。
导通阻抗（R_ON） ：OVP芯片内部MOSFET完全导通时的等效电阻，典型值35mΩ~350mΩ。导通阻抗过高会导致功率损耗和发热增加，严重时可能触发过温保护-7。
耐压能力：OVP芯片自身能够承受的最大输入电压。USB场景通常需要30V以上耐压，车载场景需适配12V/24V电池系统（最高65V）-7-47。
二、核心检测方法
1. OVP元器件基础检测法（电源维修现场快速初筛）
适合设备故障后初步判断OVP是否失效，无需复杂仪器，仅凭外观检查和基本通断测量即可快速定位问题。
第一步：目视检查
将OVP元器件从电路板上取下或在板检查（确保断电）。重点观察芯片表面是否有烧焦痕迹、裂纹或鼓包；检查芯片周围的PCB是否有变色（通常是高温导致的焦黄痕迹）；查看输入输出路径上的电容、电阻是否有明显的烧毁痕迹。若OVP芯片本体出现开裂或表面发黑，基本可以判定为损坏，直接进入更换流程。
第二步：万用表二极管档检测引脚对地/对电源的导通性
将万用表调至二极管档（蜂鸣档）。红表笔接地（GND），黑表笔依次测量OVP芯片各电源输入引脚（VIN/VCC）和输出引脚（VOUT）。正常情况下，从VIN到GND应呈现二极管的单向导通特性——正向有一定压降（通常0.4V~0.8V），反向（黑表笔接地、红表笔接VIN）应显示开路或极高阻抗。若检测到双向短路（正反向均导通且蜂鸣器长鸣），说明芯片内部MOSFET已击穿损坏；若正反向均为开路，说明芯片内部开路失效。
第三步：在板电压测量
将电路板接通额定输入电压（如12V），用万用表DC电压档测量OVP芯片VIN引脚电压是否正常，再测量VOUT引脚电压是否与输入电压一致（OVP未触发状态下，VOUT≈VIN-轻微压降）。若输入电压正常而输出端电压为0V或严重偏低，且排除负载短路因素，则OVP芯片可能已锁存进入保护状态或因内部损坏而无法导通。
行业注意要点：电源领域的OVP元器件往往与输入滤波电容、电感等无源元件紧密配合，检测时务必同时检查周边元件的状态——一个短路的滤波电容同样会导致OVP异常触发或损坏。
2. 万用表+可调电源检测OVP方法（电源领域新手重点掌握）
这是电源维修和质检中最常用、最基础的OVP检测组合方案，新手务必熟练掌握。
检测模块一：OVP触发阈值验证
步骤1：将可调直流电源的输出端正极连接到OVP芯片的VIN引脚，负极连接到GND。将OVP芯片的VOUT引脚悬空或连接到电子负载（负载设为恒阻模式，阻值根据芯片额定电流选取，通常4Ω~10Ω）。
步骤2：将万用表调至DC电压档，黑表笔接地，红表笔分别监测VIN和VOUT。
步骤3：缓慢调节可调电源的输出电压，从0V开始逐步上升，观察万用表读数变化。当电压上升到某一特定值时，VOUT电压突然跌落至0V（对于截止型OVP）或受限在某一安全值（对于箝位型OVP）——此时的VIN电压即为OVP触发阈值。
步骤4：记录触发阈值，与OVP芯片规格书的标称值进行比对。通常允许误差在±5%以内（车规级要求更高，需达±1%精度）-47。若实际触发阈值与标称值偏差过大（如5V系统触发点在8V以上），说明芯片内部比较器或基准源已漂移失效。
检测模块二：响应时间测量（进阶新手操作）

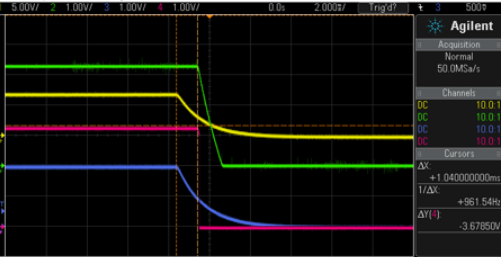

步骤1：连接示波器，CH1探头接VIN引脚，CH2探头接VOUT引脚，触发电平设置在OVP阈值附近。
步骤2：将可调电源快速调高至超过OVP阈值（例如从额定12V直接跳变至20V），用示波器捕捉VOUT从正常值跌落到0V的波形。
步骤3：测量从VIN越过阈值的时刻到VOUT开始跌落的时间差，即为OVP响应时间。行业通用标准要求：消费电子响应时间≤10μs，车载电子响应时间≤30ms-18-32。
行业实用技巧：在电源生产线质检场景中，如果缺乏示波器，可通过“反复触发测试”快速评估OVP可靠性——连续施加10次过压冲击，观察每次OVP触发后是否都能正常恢复。若某次触发后芯片过热锁定或输出无法恢复，说明芯片存在热稳定性问题或阈值漂移-18。
3. 电源行业专业仪器检测OVP方法（进阶精准检测）
适配电源生产线批量质检、专业第三方检测机构场景，使用专业仪器实现高精度、可量化的OVP性能评估。
检测方法一：ATECLOUD电源自动化测试系统批量检测
ATECLOUD系统可通过LAN总线连接测试设备（可编程电源、电子负载、示波器、数据采集卡等），创建OVP检测方案后自动执行以下流程：设定输入电压和负载工况 → 逐步上调输出电压至OVP阈值 → 自动记录触发电压、响应时间、恢复机制 → 生成数据报告和波形图表-34。该方法尤其适用于电源生产企业对大批量OVP元器件进行来料检验和成品抽检，显著提升检测效率和一致性。
检测方法二：HALT高加速寿命试验（专业可靠性验证）
对于工业电源、车载电源等高可靠性要求的应用场景，常规功能检测远远不够，需通过HALT（Highly Accelerated Life Test，高加速寿命试验）暴露OVP元器件在极端环境下的潜在缺陷。
HALT测试流程包括：
高温步进应力测试：将电源置于恒温箱中，从25℃开始每10℃为一个步进，每个步进保持10分钟运行并监控OVP阈值变化，直至OVP失效或达到极限温度（如120℃）。某数据中心电源在55℃环境下长期运行后，OVP阈值从26V漂移至28V，导致后续DC-DC转换器在27V输入时未被保护而击穿-25。
振动步进应力测试：固定温度，从5Grms开始每5Grms为一个步进，每个步进保持10分钟，观察OVP阈值是否因采样电阻焊点开裂等因素发生骤降-25。
综合应力测试：同时施加高温（85℃）和高振动（20Grms），模拟极端工业环境，验证OVP元器件在多应力叠加下的可靠性。
检测方法三：动态负载冲击测试（车载电子专用）
依据ISO 16750标准，模拟汽车电源系统的典型过压场景——电机启动、抛负载等工况会产生大幅电压瞬变-4-18。测试时使用可编程电源模拟20ms内电压从12V阶跃至15V的瞬态变化，用示波器捕获OVP响应时间，行业要求≤30ms。同时验证OVP芯片是否符合AEC-Q100车规级标准（工作温度范围-40℃至+125℃，ESD防护等级达标等）-47-52。
三、补充模块
1. 电源领域不同类型OVP元器件的检测重点
固定阈值OVP芯片（如PW2609A，阈值6.1V）的检测重点：主要验证阈值精度和响应速度。由于其阈值由内部集成电阻固定，无法外部调节，检测时只需确认实际触发电压是否在6.1V±5%范围内。特别注意芯片在满载条件下的导通阻抗是否升高——可用电子负载加载额定电流，测量VIN与VOUT之间的压降除以电流得到实际R_ON-7。
可调阈值OVP芯片（如SK62608，阈值4~35V可编程）的检测重点：重点检测外部分压电阻网络是否精确匹配。可调OVP芯片通过VIN引脚外接的两个分压电阻（R1接VIN、R2接地）来设定阈值，公式为V_OVP = V_REF × (R1+R2)/R2（V_REF通常为1.2V或0.6V）。检测时先测量外接电阻的实际阻值，与设计值比对确认无误后，再按照前述方法验证实际触发阈值-5。任何一颗电阻的阻值漂移（常见于碳膜电阻老化）都会直接导致OVP阈值偏离设计值。
集成OVP的PMIC芯片（如SGM25702Q，符合AEC-Q100标准）的检测重点：检测时需综合评估OVP与UVLO、OCP、OTP等多重保护功能的协同工作能力。除单独验证OVP触发阈值和响应时间外，还需模拟叠加故障场景——如同时出现过压和过流，观察芯片是否能正确识别并执行最优先级保护动作。在汽车电子应用中，还需验证芯片是否具备带迟滞的OVP功能，以抵御冷启动、启停等工况产生的电压波动误触发-52。
2. 电源行业OVP元器件检测常见误区（避坑指南）
❌ 误区一：仅用万用表电阻档测量OVP芯片引脚就判定好坏。万用表电阻档只能检测芯片是否存在明显的短路或开路，无法检测阈值漂移、响应速度下降等隐性失效。某工业电源的OVP阈值从26V漂移至28V，但万用表检测结果“正常”，最终导致过压保护缺失，后端DC-DC转换器击穿-25。正确做法是结合阈值验证和响应时间测试进行全面评估。
❌ 误区二：忽略温度对OVP阈值的影响。OVP芯片内部的基准电压源和比较器都具有温度系数。在常温下检测合格的芯片，在高温（如工业现场的55℃以上）或低温（如车载的-40℃）环境中阈值可能发生显著漂移。选用车规级芯片时需验证其温漂系数是否符合±0.02%/℃以内-18。
❌ 误区三：误将OVP正常触发当作芯片损坏。部分维修人员在检测到OVP输出端无电压时直接判定芯片损坏，却忽略了电源输入是否已超过OVP阈值。应先测量VIN电压是否在正常范围内，排除过压条件后再判断OVP是否失效。
❌ 误区四：检测时未考虑负载电容的影响。大输出电容在OVP关断时可能通过MOSFET栅极形成反向放电路径，对芯片施加额外应力，导致误判-。检测时建议按规格书推荐的负载电容范围配置输出端电容。
❌ 误区五：在板检测OVP芯片时带电插拔表笔。OVP芯片所在的电源电路通常带有滤波电容，带电插拔表笔可能产生瞬态尖峰电压，误触发OVP甚至损坏芯片。所有表笔接触必须在断电或电压稳定后进行。
3. 电源行业OVP元器件失效典型案例（实操参考）
案例一：工厂电源模块OVP阈值漂移导致产线设备频繁宕机
某自动化生产线使用的24V工业电源，在实际运行中频繁出现输出关断现象，导致整条产线停机。维修人员初步怀疑是OVP芯片损坏，更换同型号芯片后故障依旧。进一步使用可调电源和示波器进行阈值验证发现：该电源OVP设计阈值为26V，但实测触发电压已降至22V。拆下OVP芯片周边的采样分压电阻（R1=100kΩ，R2=10kΩ）测量发现，R1阻值因长期高温工作从100kΩ漂升至120kΩ，导致分压比改变，触发阈值从26V降至约21.7V-25。解决方案：更换为精度更高（±0.1%）、温漂系数更低（≤25ppm/℃）的金属膜电阻，故障彻底排除。此案例说明：检测OVP问题时不能只盯着芯片本身，外围元件同样值得重点排查。
案例二：车载充电器OVP响应延迟导致手机充电端口烧毁
一款市售车载充电器在车辆启动瞬间频繁烧毁所连接手机的充电端口。经拆解分析发现，该充电器的OVP保护电路使用了低成本的分立方案（齐纳二极管+三极管），响应时间实测约2ms，远低于车载电子要求的30ms。车辆抛负载瞬间产生的电压尖峰（高达60V以上）在2ms内已通过电源路径传入手机充电IC，造成不可逆损坏。更换为专用OVP芯片（响应时间≤1μs）后问题解决。此案例提醒：电源质检中必须将“响应时间”作为OVP检测的核心指标，仅验证触发阈值远远不够。
四、结尾
1. OVP元器件检测核心（电源领域高效排查策略）
结合电源领域的检测场景，建议采用分级递进式排查策略：
第一级（快速初筛） ：目视检查 + 万用表二极管档测引脚导通性，耗时约1~2分钟，可快速识别OVP芯片的明显短路/开路损坏。
第二级（基础验证） ：万用表 + 可调电源 + 电子负载，完成阈值验证和基础功能测试，耗时约10~15分钟，覆盖大部分维修和质检场景需求。
第三级（专业鉴定） ：示波器捕捉响应波形 + HALT加速寿命试验 + 动态负载冲击测试，耗时30分钟至数小时不等，适用于专业检测机构、电源生产企业可靠性验证和车规级器件认证。
掌握「测量OVP元器件好坏」的完整步骤——从外观检查到阈值验证再到响应速度测量——是电源领域从业者的核心技能。无论你是电子维修人员、电源质检工程师还是电子爱好者，这套分级排查策略都能帮助你在最短时间内精准定位OVP问题。
2. OVP元器件检测价值延伸（电源领域维护与采购建议）
日常维护建议：电源设备中的OVP元器件本身不需要周期性更换，但建议每年对关键电源进行一次OVP功能验证（阈值测试+响应时间抽检），特别是在经历过电网波动、雷击或设备运输颠簸之后。对于工作在高温、高湿、高振动环境下的工业电源（如PLC控制柜电源、伺服驱动器模块），建议缩短验证周期至每6个月一次。
采购选型建议：采购OVP元器件时，切勿只看价格。关键关注点依次为：① 阈值精度（普通消费电子±5%可接受，车规级需±1%以内）；② 响应时间（消费电子≤10μs，车载电子≤30ms）；③ 耐压能力是否覆盖应用场景的瞬态冲击上限；④ 封装形式是否适配PCB布局；⑤ 是否具备过温保护和恢复机制-2。对于批量采购，建议在来料检验环节建立OVP抽检流程，使用自动化测试系统快速验证核心参数。
3. 互动交流（分享电源领域OVP元器件检测难题）
你在维修或质检电源设备时，是否遇到过OVP元器件相关的疑难故障？比如：OVP在特定温度下误触发但常温下正常？更换OVP芯片后故障依旧但排查不出原因？响应时间测量值偏离规格书但找不到故障点？欢迎在评论区分享你的OVP元器件检测难题和实操经验，我会精选典型问题深入解答。关注我们，获取更多电源元器件检测干货，让每一次电源故障排查都不再盲目。
